变压器短路承受能力试验系统
一、系统概述

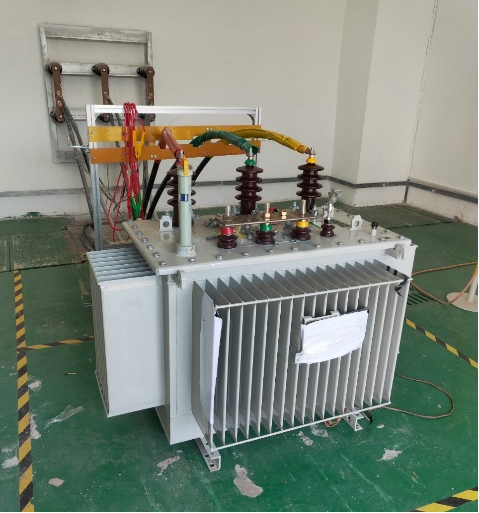

主要用于10kV配电变压器短路承受能力试验。
试验系统采用高效能储能、逆变电力电子技术，可控短时输出大容量试验电压/电流，满足多品类配电网电气设备高电压/大电流试验要求。试验系统通过充电、储能、逆变等单元实现与供电电源的隔离，避免瞬时试验冲击对供电侧电源的影响。
试验系统采用军品级、长寿命高能储能电容器、成熟的数字处理控制和电源逆变单元，具有极高的系统耐用性。同时，灵活的SPWM调制方式方便在较大范围内调整试验参数。
二、试验系统组成
储能式电源系统：由充电模组、储能模组、逆变模组、测量控制单元和隔离开关等组成。
测试仪器：如变压器短路阻抗测试仪，用于测量短路阻抗、短路电抗、短路电阻等参数。
控制与测量单元：用于控制试验过程、采集数据并进行分析。
三、相关标准
GB/T 1094.5-2008：《电力变压器第5部分：承受短路的能力》
DL/T 1093-2008：《电力变压器绕组变形的电抗法检测判断导则》
四、应用场景
出厂检验：用于变压器制造过程中，检测产品是否符合短路承受能力标准。
现场检测：用于运行中的变压器，评估其在短路冲击后的状态，判断是否需要进一步检查或维修。
